喜河水电站预应力闸墩
作者:lindahks   发布时间:2007-06-08 11:12:00   点击次数:

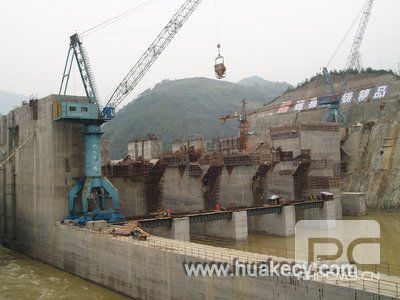

工程名称: 喜河水电站预应力闸墩

工程地点: 陕西石泉

业主单位: 大唐汉江投资公司

施工时间: 2005年8月~2006年4月

完成情况: 已完工

工程特性介绍:

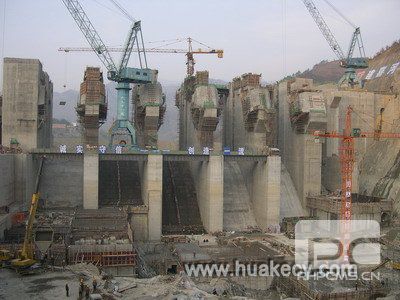

喜河水电站为混凝土重力坝,采用坝身孔口泄水,共设5个表孔和4个中孔,采用弧形工作门。表孔四个闸墩和左中孔边墩均采用预应力闸墩,表孔闸墩厚度为4.0m,左中孔边墩6.5m。表孔闸墩在尾部采用具有颈缩结构的空腔式预应力锚块形式,弧门支铰即作用在锚块上。表孔预应力闸墩弧门总推力为53.2MN,单支铰最大推力为26.6MN。

预应力锚索分为主、次两种,均为直线锚索。表孔单个闸墩预应力主锚束沿闸墩中心线对称布置,共布设28根,共4层,每层7排,控制张拉吨位为3900KN。采用扩散的扇形布置,扩散角9度,在弧形闸门的下游侧附近预留一后浇块,作为主锚束上游端的锚固区;水平次锚束,布设24根,共4层,每层6排,控制张拉吨位为2800KN。左中孔边墩靠表孔一侧主锚束布设14根,共2层,每层7排,靠中孔一侧主锚束布设4根,共1层,每层4排;控制张拉吨位为4650KN和4500KN。水平次锚束共布设24根,共4层,每层6排,控制张拉吨位为2800KN。

张拉端和固定端在锚具部位的周边混凝土内布置有普通钢筋,以承受局部压应力和次生拉应力;张拉端和固定端设二期混凝土,其作用是保护锚具不因外露而锈蚀,二期混凝土内布设一层防裂钢筋网。

本工程选用了OVM型锚固体系。钢绞线采用七股15.2的高强度低松弛钢绞线。预应力锚索施工采用后装后张法,主次锚索均采用一端张拉。
