呼和浩特抽水蓄能电站安全监测进展情况介绍
作者:黄小军   发布时间:2010-09-01 17:56:00   点击次数:

一、工程概况

呼和浩特抽水蓄能电站位于内蒙古自治区呼和浩特市东北部的大青山区,距离呼和浩特市中心约20km。电站总装机容量1200MW,装机4台,单机容量300MW。电站建成后接入蒙西电网,在电网中担任调峰、填谷、调频、调相、以及事故备用任务。

电站枢纽主要由上水库、水道系统、地下厂房系统、下水库工程组成,工程等别为一等,工程规模为大(1)型。上水库位于料木山顶峰的东北侧,建筑物主要包括钢筋混凝土堆石坝、库盆和排水系统。正常蓄水位1940.00m,死水位1903.00m,总库容677.47万m3,调节库容637.22万m3。库(坝)顶高程为1943.00m,顶宽10.0m,库顶轴线长1795.538m,其中坝轴线长1248.538m。堆石坝上、下游坝坡均为1:1.6,最大坝高43.0m。全库盆采用钢筋混凝土面板防渗,防渗面积24.64万m2,库底设置了长2552.22m的排水廊道。

水道系统由上水库进/出水口、引水隧洞、引水调压井、高压管道、尾水隧洞和下水库进/出水口组成。引水系统采用一管两机的布置方式,尾水系统采用一洞一机的布置方式,直进直出厂房。上水库进/出水口为岸边侧式。引水隧洞洞径6.2m,采用钢筋混凝土衬砌。引水调压井为阻抗上室式,采用钢筋混凝土衬砌,井身为地下结构,内径9.0m,上室为地面结构,高12.0m。2条高压管道采用斜井布置,相互平行,主管直径为5.4m~4.6m,支管直径3.2m,全部为钢板衬砌。在厂房上游布置高压岔管,岔管采用对称Y型内加强月牙肋钢岔管。4条尾水隧洞平行布置,洞径为5.0m,下平段和下弯管采用钢板衬砌,其余部分采用钢筋混凝土衬砌。下水库进/出水口为岸边侧式。

地下厂房系统由主副厂房、安装场、母线洞、主变洞(含主变副厂房)、主变运输洞、排水廊道、出线洞及出线场、排风洞及排风竖井、通风洞、交通洞、地面副厂房和地面油库等建筑物组成。主、副厂房和安装场呈一字形布置,开挖尺寸为152.0m×23.5m×50.0m(长×宽×高),机组间距22.0m,安装高程1280.00m。主变洞布置在厂房下游46.0m处,开挖尺寸121.0m×17.0m×33.5m。

下水库位于哈拉沁沟与大西沟交汇处上游,主要建筑物由拦河坝、拦沙坝及左岸泄洪排沙洞组成。正常蓄水位1400.00m,死水位1355.00m,总库容703.75万m3,调节库容628.82万m3,死库容74.93万m3。拦沙坝和拦河坝均采用碾压混凝土重力坝,坝顶高程1401.00m,坝顶宽度6.0m。拦沙坝最大坝高51.5m,上、下游坝坡均为1:0.5,坝顶长200.0m;拦河坝最大坝高64.0m,上游坝坡上部直立,下部为1:0.1,下游坝坡为1:0.7,坝顶长237.0m。

泄洪排沙洞采用有压短管进口接明流泄洪隧洞的型式。进口设一道7.0m×9.0m的事故门和一道7.0m×8.0m的弧形工作门;洞身断面7.0m×9.5(8.5)m,采用混凝土衬砌;出口采用反弧鼻坎挑流消能,洞线纵坡为4.14%。在下水库施工期泄洪排沙洞兼作导流洞。

二、安全监测进展情况

   呼和浩特抽水蓄能电站安全监测工程我方主要承担地下厂房及水道系统监测钻孔及回填、水道系统监测仪器采购、安装及观测资料分析、泄洪排沙洞监测仪器安装及观测资料分析,预计产值610万元。目前已完成地下厂房主变洞第一层监测仪器安装和观测电缆走线及保护施工,正在进行地下厂房顶拱和泄洪排沙洞进出口边坡监测仪器安装施工。共完成监测钻孔652.2米,安装四点位移计21套、锚杆应力计47支、渗压计5支、收敛棱镜装置15套、滑动测微计测量管84米、观测锚杆22根。

三、施工现场图片

1.简陋的住地(1994年盖的住房早已破旧不堪,7~8人挤在一间屋)



2.散落在没草的草原上的蒙古包(天空依然很蓝,却不见风吹草低现牛羊的景色)



3.呼蓄电站交通洞



4.呼蓄泄洪洞进口边坡陡峭、怪石耸立



5.室内认真、仔细率定监测仪器

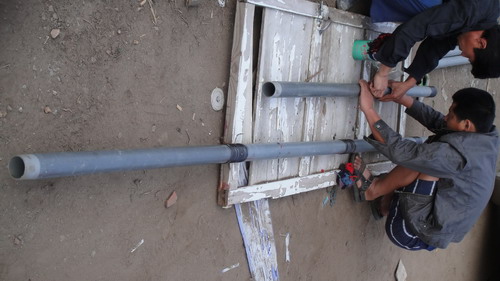

6.精心组装滑动测微计测量管



7.现场预埋观测电缆保护管
